鋼的熱處理是將鋼在固態(tài)下采用適當(dāng)方式加熱到預(yù)定的溫度，保溫預(yù)定的時(shí)間，然后以預(yù)定的方式冷卻下來，以獲得所需要的組織結(jié)構(gòu)與性能的工藝。在冷卻過程中，不同的冷卻速度對(duì)鋼的組織變化將產(chǎn)生重大的影響。

熱處理主要是作為一種金屬熱加工工藝在工業(yè)中應(yīng)用，使得某一金屬材料在不同的熱處理以后獲得多種不同的組織和性能。此外，焊接時(shí)，靠近焊縫的母材熱影響區(qū)受到焊接加熱及冷卻過程的影響，實(shí)際上是經(jīng)受了熱處理，在多層焊時(shí)，熱影響區(qū)和已焊完的前面幾層焊縫要經(jīng)受多次的熱處理。

常用的熱處理方法有淬火、回火、正火和退火等。

1.淬火

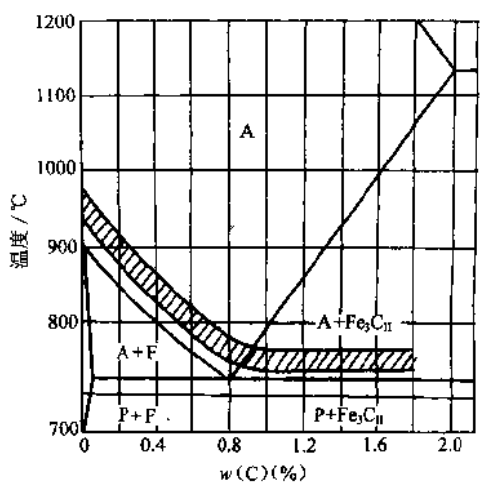

將鋼加熱到臨界點(diǎn)(A?或A?)線以上某一溫度，在此溫度下保持一段時(shí)間，使鋼的組織全部轉(zhuǎn)變?yōu)閵W氏體，然后在水或油等冷卻介質(zhì)中快速冷卻，使奧氏體來不及分解為珠光體和鐵素體，而是形成馬氏體，這個(gè)過程叫做淬火。對(duì)w(C)<0.77%的鋼，其加熱溫度為A?+(30～50)℃;對(duì)w(C)≥0.77%的鋼，其加熱溫度為A?+(30～50)℃。碳鋼淬火的加熱溫度范圍見圖1-4所示。

淬火的目的是獲得馬氏體組織，以提高金屬材料的強(qiáng)度和硬度。同時(shí)，與適當(dāng)溫度的回火相配合，可獲得所需要的力學(xué)性能。

在焊接中碳鋼和某些低合金結(jié)構(gòu)鋼時(shí)，在

近縫區(qū)可能發(fā)生淬火現(xiàn)象，即產(chǎn)生高硬度的含馬氏體帶。為了避免焊接時(shí)出現(xiàn)馬氏體組織和防止產(chǎn)生冷裂紋，在焊接有淬火傾向的鋼時(shí)，往往采取以下工藝措施：

                                            圖1-4碳鋼淬火的加熱溫度范圍

1)預(yù)熱 預(yù)熱可以減慢焊縫及熱影響區(qū)的冷卻速度，有利于避免產(chǎn)生淬火組織。這種方法廣泛用于中碳鋼、某些合金鋼的焊接和工具鋼的堆焊中。

2)采用較大的焊接線能量 即較大的焊接電流和較小的焊接速度，將在一定程度上減慢焊接接頭的冷卻速度，有助于避免淬火組織和冷裂紋的產(chǎn)生。

焊后需要將整個(gè)焊接件進(jìn)行一次淬火熱處理的情況在生產(chǎn)中較少，但有時(shí)也能遇到。例如，刀具堆焊或焊接后，鍛模堆焊后，彈簧鋼焊接后，往往要在加工后(加工前常常需要退火，降低硬度)進(jìn)行淬火熱處理，以得到高的硬度。

2.回火

將淬火鋼重新加熱到A?點(diǎn)以下預(yù)定溫度，保溫預(yù)定時(shí)間，然后冷卻到室溫的熱處理工藝稱為回火。鋼淬火后一般都要進(jìn)行回火，可以在一定程度上恢復(fù)鋼的韌性，同時(shí)獲得所需要的組織和性能。根據(jù)回火溫度的不同，回火分為以下三種：

1)低溫回火 回火溫度為150～250℃,所得組織為回火馬氏體。低溫回火保持了鋼的高硬度，降低了淬火內(nèi)應(yīng)力和脆性，且韌性有所提高。常用于要求高硬度的耐磨的工具和零件。

2)中溫回火 回火溫度為400～500℃,所得組織為回火托氏體。這種回火提高了鋼的彈性極限和屈服點(diǎn)，使鋼獲得良好的韌性。

3)高溫回火 回火溫度為500～650℃,所得組織為回火索氏體。這種回火提高了鋼的強(qiáng)度、硬度，改善了鋼的塑性及韌性。

某些合金鋼及其焊接結(jié)構(gòu)，在淬火后隨即進(jìn)行高溫回火，這一連續(xù)的熱處理操作叫做調(diào)質(zhì)處理。調(diào)質(zhì)處理能使鋼在保持高的沖擊韌度的同時(shí)，獲得高的強(qiáng)度，使鋼獲得其他處理方法所達(dá)不到的優(yōu)良的力學(xué)性能。

如果單純?yōu)榱讼附託堄鄡?nèi)應(yīng)力而對(duì)焊件進(jìn)行650℃的處理，也可以叫做消除應(yīng)力回火處理。

3.退火

將鋼加熱到A?或A?線以上適當(dāng)溫度，在該溫度保持一段時(shí)間，然后緩慢而均勻地冷卻到常溫或者冷卻到低于A?線的某一溫度，做一定時(shí)間的停留后，再在空氣中或隨爐冷卻，這一過程稱為退火。

退火可以降低硬度，便于切削加工，還能使鋼的晶粒細(xì)化以及消除內(nèi)應(yīng)力。

1)完全退火 主要用于w(C)<0.77%的低碳鋼、中碳鋼和合金鋼的鑄件、鍛件，以及熱軋型材和焊接件等。加熱溫度：碳鋼約為A?+(30～50)℃,合金鋼約為A?+(50~70)℃。

2)球化退火 主要用于w(C)≥0.77%的碳鋼和合金鋼。其主要月的是降低硬度，改善切削加工性能，并為淬火作準(zhǔn)備工作。因?yàn)檫^共析鋼經(jīng)軋制或鍛造后，組織中會(huì)出現(xiàn)網(wǎng)狀二次滲碳體，硬度和脆性都較大，通過球化退火使網(wǎng)狀滲碳體球化，降低硬度。球化退火加熱溫度：A?+(20～30)℃,保溫2～4h,可得到球狀珠光體組織。

3)去應(yīng)力退火  要用于消除鑄件、鍛

件及焊接件的殘余應(yīng)力。是鍋爐、壓力容器焊接件中最常用的熱處理方法。焊接結(jié)構(gòu)的消除應(yīng)力退火屬于低溫退火。由于這種退火的加熱溫度與高溫回火的溫度近似，所以也可以叫做消除應(yīng)力回火。

消除應(yīng)力退火的加熱溫度是A?線下的某一溫度，一般采用600℃或650℃左右，保溫時(shí)間按每毫米厚度4～5min計(jì)算(但不應(yīng)小于1h),然后在空氣中或在爐中冷卻。

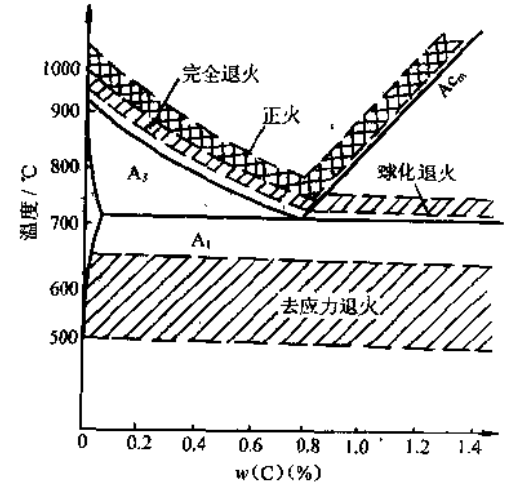

鋼的消除應(yīng)力退火過程中沒有組織變化，常用的各種退火的加熱溫度范圍，如圖1-5所示。

4.正火

將鋼加熱到A?或Acm線以上30～50℃,保溫一定時(shí)間，出爐后在空氣中冷卻，這一過程稱為正火。正火的特點(diǎn)是加熱溫度很高，得到均勻的單相奧氏體組織，經(jīng)均熱后在空氣中冷卻。正火工藝的加熱溫度范圍見圖1-5所示。

圖1-5各種退火、正火工藝的加熱溫度范圍

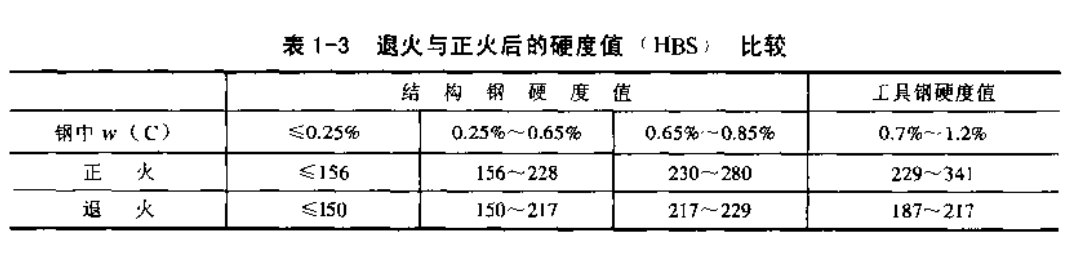

實(shí)質(zhì)上，正火是退火的一種特殊形式，兩者主要區(qū)別在于過冷度不同。正火時(shí)冷卻速度快，得到的組織較細(xì)，所以同一種鋼材正火后的強(qiáng)度和硬度比退火后高，具有較好的力學(xué)性能。正火的生產(chǎn)周期短，設(shè)備利用率高，操作簡(jiǎn)便，所以，在可能的條件下，應(yīng)盡量以正火代替退火。退火與正火后的硬度值比較見表1-3。

5.焊后熱處理

焊接后，為改善焊接接頭的組織和性能，或消除殘余應(yīng)力而進(jìn)行的熱處理稱為焊后熱處理。焊后熱處理是防止延遲裂紋、消除內(nèi)應(yīng)力、改善焊接接頭性能的有效措施。

1)消氫處理 焊接后立即對(duì)焊件的全部(或局部)進(jìn)行加熱或保溫，使其緩冷的工藝措施，也稱后熱處理。消氫處理的溫度-般為300~350℃,保溫2～6h后空冷。消氫處理的目的主要是使焊縫金屬中的擴(kuò)散氫迅速逸出，降低焊縫及熱影響區(qū)的氫含量，防止產(chǎn)生冷裂紋。

由于消氫處理的溫度較低，不能起到松弛焊接應(yīng)力的作用。對(duì)于焊后立即進(jìn)行熱處理的焊件，熱處理過程中可以達(dá)到消氫的目的，不需另作消氫處理。對(duì)于焊后有產(chǎn)生延遲裂紋傾向的鋼材，焊后應(yīng)及時(shí)進(jìn)行熱處理，避免產(chǎn)生冷裂紋。

2)消除應(yīng)力熱處理 消除應(yīng)力熱處理的主要目的是消除焊接拉伸殘余應(yīng)力，以保證結(jié)構(gòu)使用時(shí)安全可靠。在進(jìn)行消除應(yīng)力熱處理時(shí)應(yīng)注意以下三個(gè)問題：

①消除應(yīng)力熱處理的加熱溫度應(yīng)比母材的回火溫度低30～60℃,以避免使焊接接頭和母材的組織及性能發(fā)生變化。

②對(duì)于含有一定數(shù)量的鉻、鉬、釩、鈮等元素的低合金高強(qiáng)度鋼及其焊接接頭，為避免產(chǎn)生再熱裂紋，通常應(yīng)避免在500～650℃左右加熱，尤其是避免在敏感溫度600℃左右加熱。

③對(duì)于含有一定數(shù)量的釩、鈦、鈮的低合金鋼及其焊接接頭，應(yīng)避免在其回火脆性溫度區(qū)間加熱，否則將使焊接接頭的沖山韌度下降，

3)改善焊后性能熱處理

①對(duì)于低碳鋼、不易淬火的低合金高強(qiáng)度鋼、低溫鋼及鐵素體不銹鋼，一般不需進(jìn)行焊后改善性能熱處理。

②對(duì)于易淬火鋼和耐熱鋼，為了改善焊接接頭的性能，提高高溫性能，焊后必須進(jìn)行高溫回火熱處理，以消除淬硬組織。

③對(duì)于奧氏休不銹鋼，為了改善焊接接頭的抗晶間腐蝕性能，可在焊后進(jìn)行穩(wěn)定化處理。

④鐵素體不銹鋼，焊后在600℃以上短時(shí)加熱后空冷，可消除475℃脆化；加熱到930～980℃急冷可消除σ相脆化，使焊接接頭的性能得到改善。

⑤對(duì)于馬氏體不銹鋼，焊縫及熱影響區(qū)淬硬傾向較大，易產(chǎn)生延遲裂紋，焊后應(yīng)進(jìn)行高溫回火處理。回火溫度一般在730～790℃之間。不得從預(yù)熱或?qū)娱g保持溫度直接進(jìn)行熱處理，應(yīng)冷卻到150～120℃保溫2h,防止晶粒粗化，使奧氏體的主要部分轉(zhuǎn)變?yōu)轳R氏體，然后及時(shí)進(jìn)行高溫回火處理，以獲得具有足夠韌性的細(xì)晶粒組織。
